1. 鈍化現象概述
鈍化是指金屬在特定環境中表面形成保護層，從而顯著降低腐蝕速率的過程。這種現象常見于不銹鋼、鋁、鈦等金屬在氧化性介質（如硝酸、氧氣環境）中的行為。鈍化使金屬從活性溶解狀態轉為高度穩定的鈍態，其腐蝕電流密度可降低3-6個數量級。
2. 薄膜理論的核心觀點
薄膜理論認為，金屬鈍化的本質是表面生成致密的氧化膜（鈍化膜）。該理論包含以下關鍵機制：
物理隔離作用：氧化膜將金屬基體與腐蝕介質隔離，阻斷電荷轉移和物質擴散；
電子傳輸抑制：鈍化膜通常具有半導體特性，可抑制陽極金屬離子的溶出；
自修復能力：局部破損時，介質中的氧化劑可促使膜層再生。
3. 薄膜理論對鈍化現象的解釋
3.1 鈍化膜的形成過程
以典型陽極極化曲線為例，薄膜理論可解釋各階段特征：

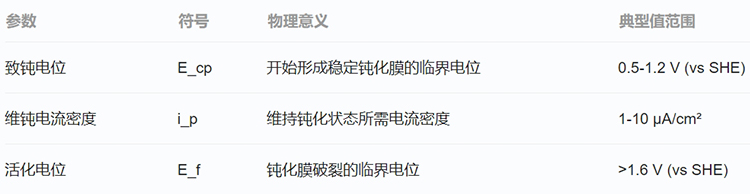

注：數據參考典型不銹鋼在25℃硝酸溶液中的測試結果。
3.2 膜層特性與耐蝕性關系
實驗表明，鈍化膜厚度與耐蝕性呈非線性關系：
最佳厚度范圍：2-10 nm（過薄易破損，過厚易產生內應力裂紋）；
成分影響：Cr?O?膜（不銹鋼）的耐蝕性優于Fe?O?膜（碳鋼）。
4. 薄膜理論的實驗驗證
通過XPS和TEM分析證實：
不銹鋼在鈍化后表面Cr含量從18%提升至25%-30%；
膜層呈現非晶態結構，顯著降低離子擴散系數（≤10?¹? cm²/s）。
5. 與其他理論的關聯性
吸附理論認為鈍化源于氧原子在金屬表面的化學吸附，而薄膜理論強調三維氧化膜的作用。現代研究指出兩者具有互補性：
初始階段：氧吸附降低金屬表面活性；
穩定階段：氧化膜主導保護作用。
薄膜理論通過氧化膜的形成機制，系統解釋了鈍化現象中的電位躍遷、電流突降等特征。結合表面分析技術，該理論為優化金屬鈍化工藝（如不銹鋼酸洗鈍化）提供了重要指導。未來研究需進一步揭示膜層微觀缺陷與局部腐蝕的關聯機制。
